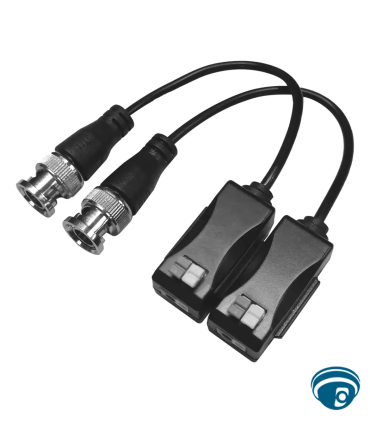

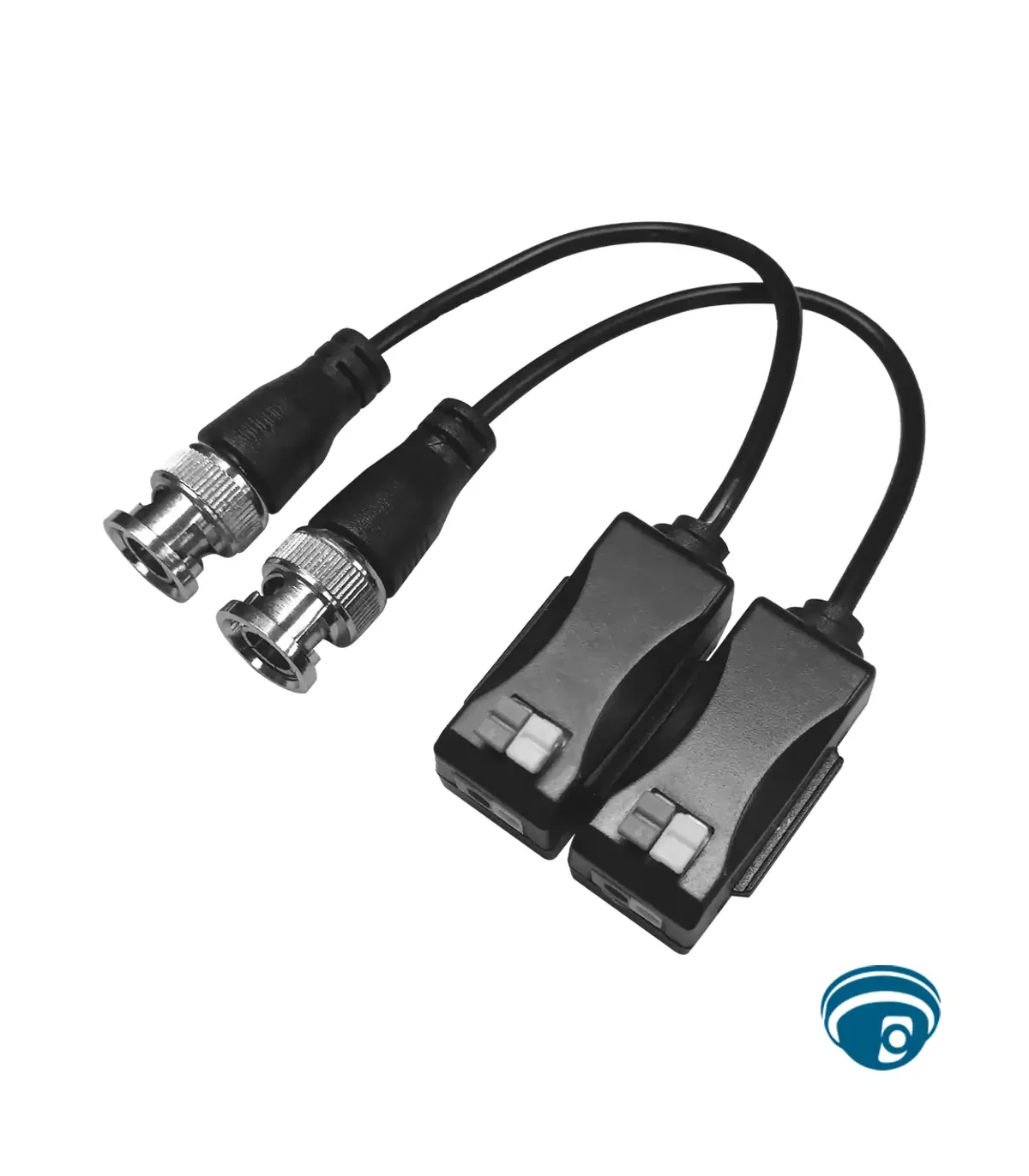

TT101FTURBOZ Kit de video baluns pasivos TurboHD, 4K, HD-TVI, para UTP Cat 5e/6, BNC y terminal Push-Pin, Audio por Coaxitrón

El TT101FTURBOZ es un kit de balunes pasivos TurboHD hasta 4K para video CCTV por cable UTP, diseñado para transmitir señales HD en tiempo real sin requerir alimentación externa. Es compatible con tecnologías HD-TVI, HD-CVI, AHD y CVBS, utilizando conexión BNC del lado coaxial y terminales Push-Pin para facilitar el enlace mediante par trenzado.

Su diseño incorpora conectores de cobre, protección TVS contra sobretensiones y rechazo de ruido y diafonía de hasta 60 dB. Según la información oficial del distribuidor, permite transmisión de hasta 150 m para 4K, 200 m para resoluciones de hasta 5 MP y 250 m para hasta 2 MP. También soporta Coaxitron y audio por coaxitron.

Está orientado a instalaciones de videovigilancia analógica HD donde se desea aprovechar cableado UTP Cat 5e/6 entre cámaras y DVR, incluyendo proyectos residenciales, comerciales e instalaciones CCTV profesionales en Guatemala. La hoja técnica oficial indica además aplicación con cámaras CCTV, monitores, DVR, conmutadores, codificadores IP y otros equipos de videovigilancia. Hoja de especificaciones TT101FTURBOZ.pdfPDF

CARACTERÍSTICAS TÉCNICAS DESTACADAS

• Tipo: Balún de video pasivo Turbo HD
• Canales: 1 canal por transceptor
• Formatos de video: HD-TVI, HD-CVI, AHD, CVBS
• Resolución soportada: Hasta 4K
• Frecuencia de operación: DC a 42 MHz
• Rechazo de modo común/diferencial: 60 dB
• Rango de rechazo: 15 kHz a 42 MHz
• Impedancia coaxial: BNC 75 ohmios no balanceado
• Impedancia UTP: 100 ohmios balanceado
• Atenuación: 1.5 dB típica máxima
• Cable recomendado: UTP Cat 5e/6
• Calibre de conductor: 24 a 16 AWG
• Diámetro indicado: 0.5 a 1.31 mm
• Alimentación: No requiere alimentación externa
• Conector coaxial: BNC macho
• Terminal UTP: Push-Pin sin herramientas
• Protección contra sobretensiones: TVS de estado sólido
• Protección entrada de video: 2 kV modo común
• Protección salida de video: 2 kV modo diferencial
• Distancia máxima 4K: 150 m
• Distancia máxima hasta 5 MP: 200 m
• Distancia máxima hasta 2 MP: 250 m
• Carcasa: Plástico de ingeniería ABS
• Color: Negro
• Dimensiones: 38.4 x 18.6 x 19.5 mm
• Peso neto: Aproximadamente 0.05 lb
• Temperatura de operación: -20 °C a 70 °C
• Humedad relativa: 0 a 95% sin condensación
• Temperatura de almacenamiento: -40 °C a 150 °C

APLICACIONES SUGERIDAS

• Transmisión de video CCTV HD mediante cable UTP
• Conexión de cámaras HD-TVI con DVR compatibles
• Instalaciones de cámaras HD-CVI mediante par trenzado
• Sistemas de videovigilancia AHD y CVBS
• Proyectos de CCTV con distancias extendidas
• Se recomienda usar cable exterior para instlaciones al aire libre
• Conexiones en espacios reducidos mediante cable flexible Pigtail
• Integración con monitores, DVR y otros equipos CCTV

VENTAJAS CLAVE

• Transmite video HD sin alimentación externa
• Admite múltiples tecnologías de video analógico HD
• Soporta resoluciones de transmisión hasta 4K
• Terminal Push-Pin facilita instalaciones sin herramientas
• Protección TVS integrada contra sobretensiones
• Rechazo de ruido y diafonía de 60 dB
• Permite reutilizar cableado UTP en proyectos CCTV
• Conectores de cobre favorecen conductividad y baja atenuación
• Soporta Coaxitron y audio por coaxitron
• Diseño compacto para espacios de conexión reducidos

GARANTÍA

Garantía: 1 año (según políticas de COINSER), válida siempre que se firmen las políticas de garantía al momento de la entrega del producto.
