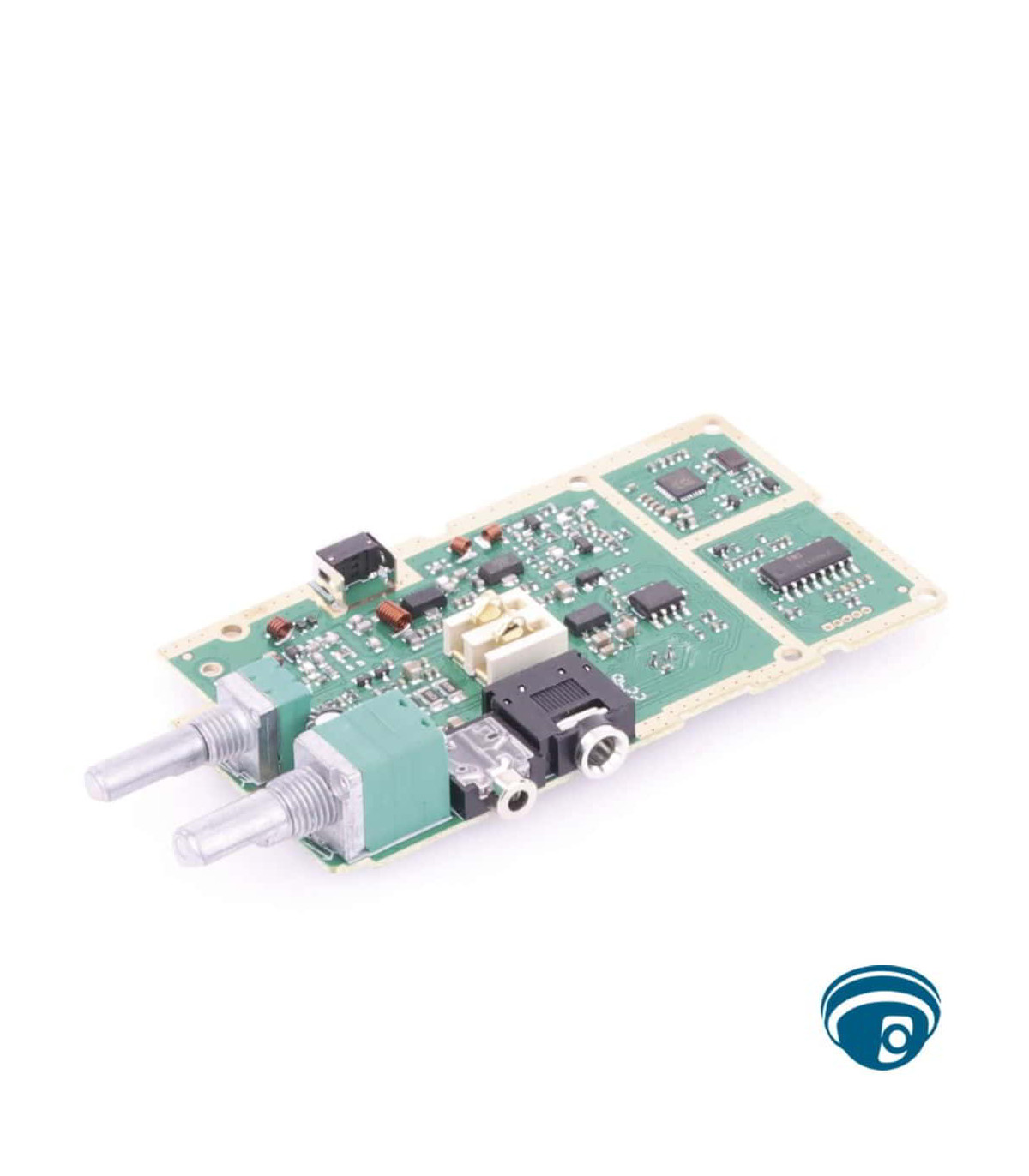

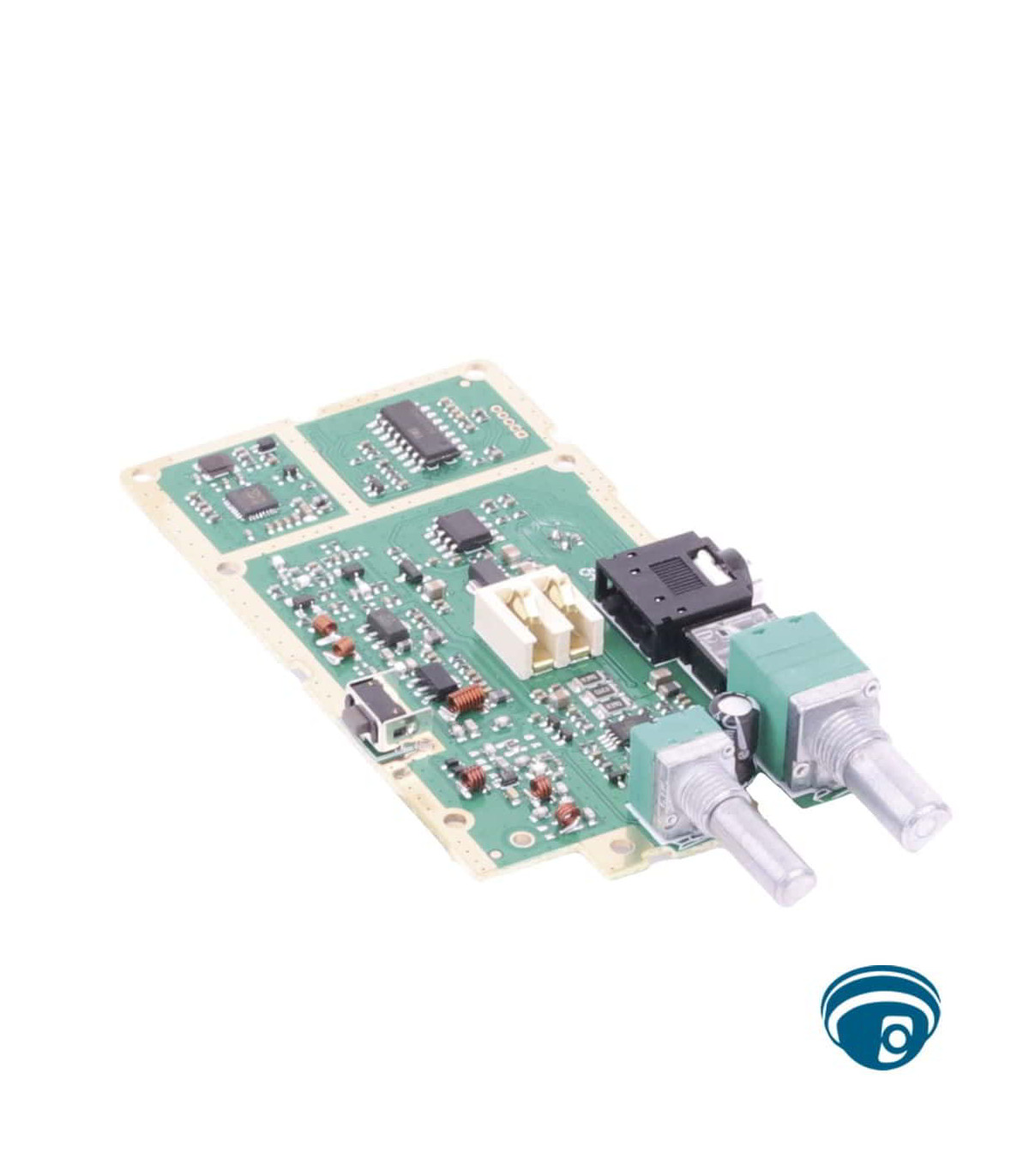

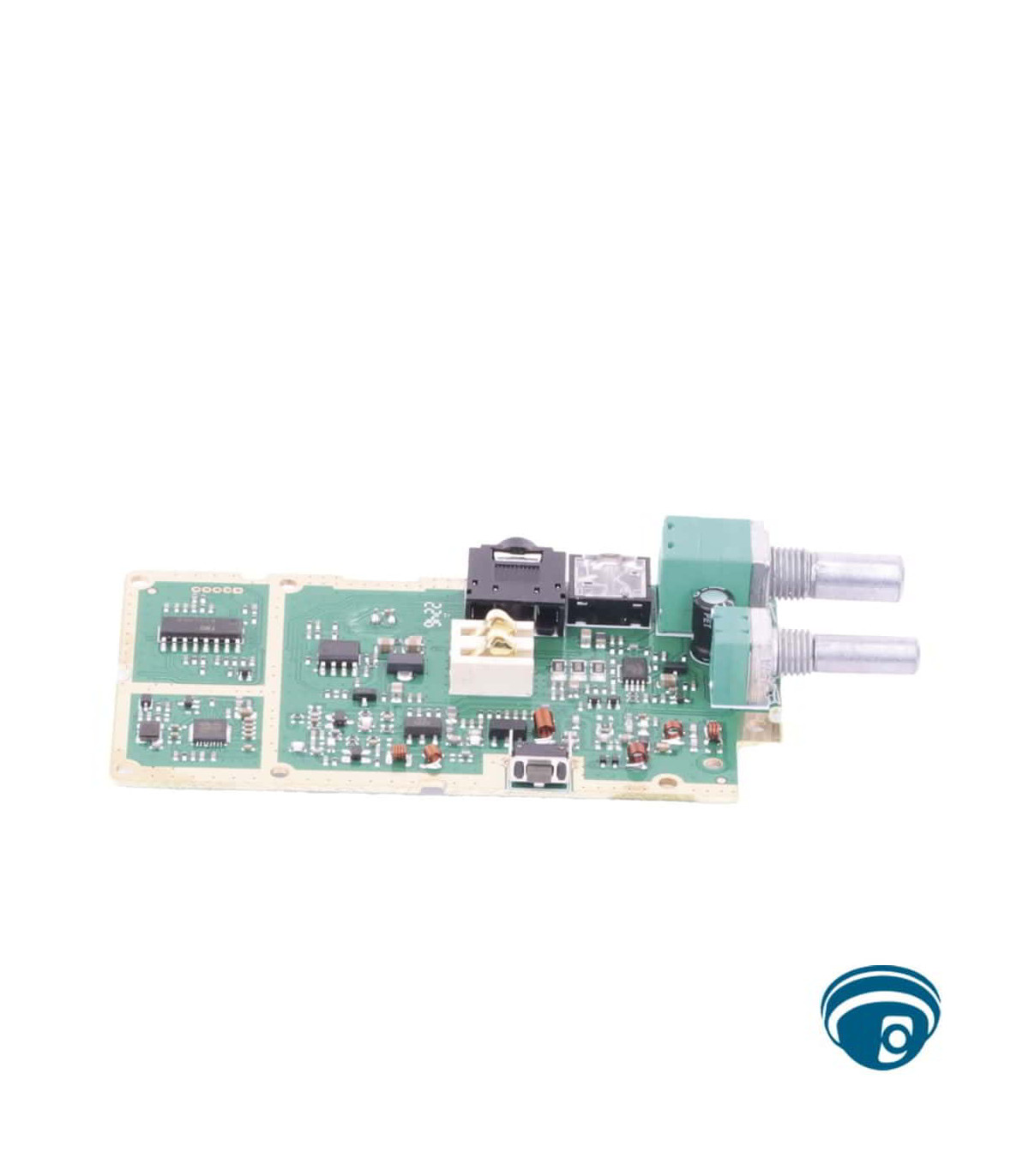

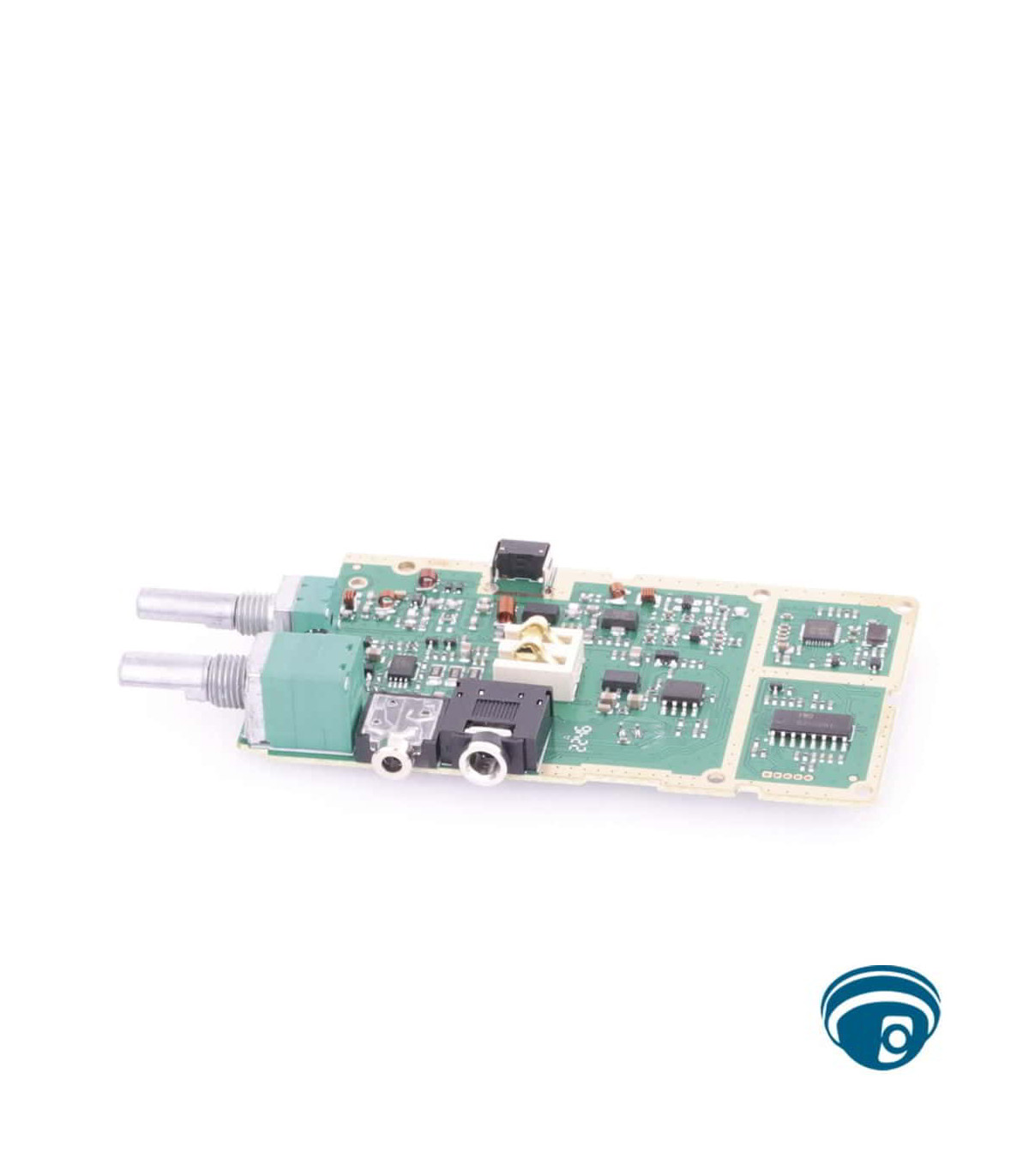

TX600BOARD tarjeta electrónica para radio TX-600 con volumen ajustable, selector de canales y 7.4 V

La TX600BOARD es una tablilla de reparación TXPRO para radio TX-600, orientada a mantenimiento y reposición de componentes electrónicos en equipos de radiocomunicación. Integra circuito de audio UTC2822D, control de volumen ajustable, selección de canales y conectividad interna para batería, antena, audio y programación.

Esta tarjeta electrónica permite conservar la operación del radio TX-600 cuando se requiere reemplazar la placa principal o restaurar funciones asociadas al audio, alimentación, transmisión, recepción y selección de canales. Su uso está dirigido a técnicos, integradores y centros de servicio que trabajan con radios compatibles en proyectos comerciales, industriales, seguridad privada, flotillas y operación logística en Guatemala.

La TX600BOARD concentra componentes principales como microcontrolador, amplificador de audio, transistor RF, diodos, potenciómetros y conectores de audio, facilitando una reparación más estructurada cuando el diagnóstico técnico confirma compatibilidad con el equipo TX-600.

CARACTERÍSTICAS TÉCNICAS DESTACADAS

• Marca: TXPRO
• Modelo: TX600BOARD
• Tipo de producto: Tablilla de reparación
• Compatibilidad: Radio TX-600
• Código SAT: 32101500
• Tensión de operación: 7.4 V BT1
• Frecuencia de operación: 1 MHz
• Circuito de audio: U6 UTC2822D
• Microcontrolador: U4 H87F5104(4818)
• Amplificador de audio: UTC2822D
• Transistor RF: Q3 2SK3078
• Componentes de filtrado RF: L9 18NH/CH, L10 12NH/CH
• Regulador de voltaje: HTL7G06S006P
• Conectores: J1 Phonejack Stereo 3.5 mm
• Conectores: J2 Phonejack Stereo 2.5 mm
• Entrada de antena: E1
• Conector de batería: BT1 7.4 V
• Salida de audio: LS1
• Conector de programación: P1 5+3.3 V
• Interfaz de control: KCS, NCS, ATADS
• Función de transmisión: TX_EN
• Función de recepción: RX_EN
• Detección de baja batería: BAT_LOW
• Función de encendido/apagado: SW1A, SW1B
• Peso: 0.22 lb
• Tamaño: A3

APLICACIONES SUGERIDAS

• Reparación de radios TX-600
• Reposición de tarjeta electrónica en radiocomunicación
• Mantenimiento técnico de equipos TXPRO compatibles
• Restauración de funciones de audio y canales
• Servicio técnico para flotillas y operación logística
• Integración en proyectos de comunicación comercial e industrial

VENTAJAS CLAVE

• Diseñada para radios TX-600
• Integra componentes electrónicos esenciales
• Permite control de volumen ajustable
• Incluye selección de canales programable
• Incorpora conectores de audio 3.5 mm y 2.5 mm
• Facilita mantenimiento correctivo en radiocomunicación
• Centraliza funciones de batería, audio, transmisión y recepción

GARANTÍA

Garantía: 1 año (según políticas de COINSER), válida siempre que se firmen las políticas de garantía al momento de la entrega del producto.
